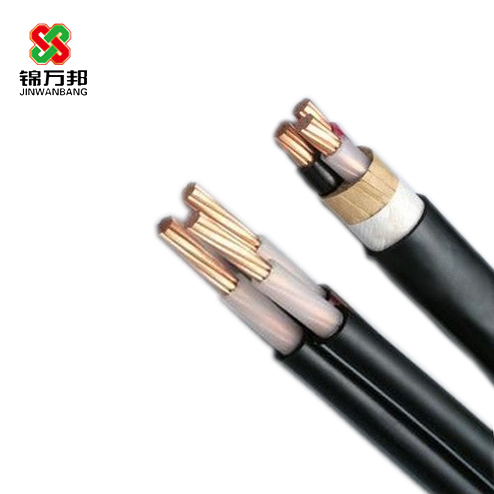

FFP-1KV 10*6 高溫電力電纜
- 電 話：15956084188
- 傳 真：
- 郵 箱：229877070@qq.com
Description
FFP-1KV 10*6 高溫電力電纜使用特性：
1．交流額定電壓：U0/U 0.6/1KV
2．***高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3． ***低環境溫度：氟塑料絕緣和護套
固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁護套電纜不低于-25℃)。
5． 電纜允許彎曲半徑：?jiǎn)涡倦娎|zui小為電纜外徑的15倍
多芯電纜zui小為電纜外徑的10倍
高溫電纜基本型號及名稱
型號 | 產品名稱 | 正常使用溫度℃ |
FF46 | 氟塑料絕緣和護套電力電纜 | -60-200 |
FF46-22 | 氟塑料絕緣和護套鋼帶鎧裝電力電纜 | -60-200 |
FF46P | 氟塑料絕緣和護套銅編織屏蔽電力電纜 | -60-200 |
ZR-F46(FV) | 氟塑料絕緣阻燃聚氯乙烯護套電力電纜 | -40-105 |
ZR-F46-22(FV22) | 氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 | -40-105 |
ZR192-FF46 | PFA絕緣和護套電力電纜(進口原料) | -60-260 |
ZR192-FF46P | PFA絕緣和護套銅編織屏蔽電力電纜(進口原料) | -60-260 |
ZR192-FF46-22 | PFA絕緣和護套鋼帶鎧裝電力電纜(進口原料) | -60-260 |
YGC-F46(FG) | 氟塑料絕緣硅橡膠護套電力電纜 | -60-180 |
YGC-F46-22(FG22) | 氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜 | -60-180 |
YVF-F46 | 氟塑料絕緣阻燃丁聚氯乙烯護套電力電纜 | -60-105 |
YVF-F46-22 | 氟塑料絕緣鋼帶鎧裝阻燃丁聚氯乙烯護套電力電纜 | -60-105 |
備注：軟結構電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫。
FFP-1KV 10*6 高溫電力電纜代號名稱和含義
代號 | 代號含義 |
系列代號 | 略 |
F(F46) | 聚全氟乙丙烯(F46) |
YVF | 丁膠 |
G | 硅橡膠 |
192 | 進口PFA絕緣和護套 |
ZR(V) | 阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三種) |
22 | 鋼帶鎧裝 |
32 | 細鋼絲鎧裝 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表1。
2．20℃時絕緣電阻不小于500MΩ/KM，180℃時絕緣電阻不小于10MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
