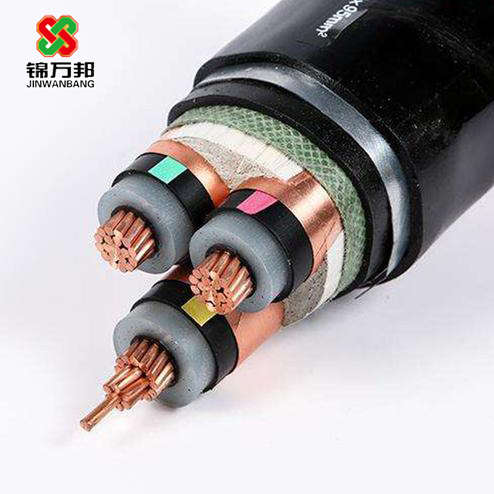

BPYJVP3*35+3*6變頻電纜
- 電 話：15956084188
- 傳 真：
- 郵 箱：229877070@qq.com
Description
BPYJVP3*35+3*6變頻電纜產品特點及用途
本產品適用于交流額定電壓0.6/1KV的線路中、供輸、配電能用及要求，具有結構輕便，耐熱性好，電性能優良，容量大，安裝方便和附件接續簡單等優點，不會因電纜漏油引起火災的危險。屏蔽型電纜具有較強的抗電磁干擾、抗雷擊及均勻電場，改善供電品質特性。特別適用于具有精密電子裝置的場所。
其中變頻器專用電纜用于頻率控制傳動系統中作供電電纜或連接電纜。該系統的電纜尤其適用于造紙、鋼鐵、水泥、金屬加工和食品加工工業用水泵、鼓風機、輸送機、傳輸線和空調。
BPYJVP3*35+3*6變頻電纜執行標準
GB/T12706-2002
GB/T2951 《電線電纜機械性能試驗方法》
GB/T3048 《電線電纜電性能試驗方法》
GB2952 《電纜外護套》
GB6995 《電線電纜識別標志方法》
IEC228 《***緣電纜的導體》
IEC230 《電纜及附件的沖擊試驗》
型號說明 | 產品代 號 說 明 系列代號 BP 變頻電纜 ***緣代號 YJ 交聯聚乙烯***緣 護套代號 V 聚氯乙烯護套 護套代號 E 無鹵低煙聚烯烴護套 屏蔽代號 TP2 同心導體+銅帶屏蔽結構 屏蔽代號 P12 銅帶屏蔽+銅絲編織雙重屏蔽 屏蔽代號 PX12 銅帶屏蔽+鍍錫銅絲編織雙重屏蔽 鎧裝代號 22 鋼帶鎧裝 阻燃代號 ZR 阻燃型 |
BPYJVP3*35+3*6變頻電纜使用特性
a)交流額定電壓U。/U=0.6/1KV，。
b)額定工頻耐受電壓為3.5KV/5min不擊穿,額定頻率：50HZ
c)在額定負載下，持續運行時，電纜導體的zui高額定溫度：聚氯乙烯***緣為70℃，交聯聚乙烯***緣為90℃。短路時（zui長持續時間不超過5秒）電纜導體的zui高溫度：聚氯乙烯***緣不超過160℃，交聯聚乙烯***緣不超過250℃。
d)電纜導體直流電阻符合GB/T3956的規定
e)電纜敷設時的環境溫度不低于0℃，低于0℃時應先加熱，zui小彎曲半徑：?jiǎn)涡倦娎|不小于電纜外徑的20倍，多芯電纜不小于電纜外徑的15倍。
f)電纜敷設不受落差限制
4、工藝說明
4.1、導體：
（1）導體采用絞合圓形緊壓線芯，緊壓系數不小于0.9mm，材質為無氧銅
BPYJVP3*35+3*6變頻電纜規格參數：
BPYJVP 3*6+3*1.5變頻電纜 | 0.6/1KV | 19.6 | 621 | 53 |
BPYJVP 3*10+3*1.5變頻電纜 | 0.6/1KV | 22.7 | 820 | 84 |
BPYJVP 3*10+3*2.5變頻電纜 | 0.6/1KV | 28.0 | 1310 | 109 |
BPYJVP 3*16+3*2.5變頻電纜 | 0.6/1KV | 29.4 | 1723 | 132 |
BPYJVP 3*16+3*4變頻電纜 | 0.6/1KV | 36.3 | 3075 | 159 |
BPYJVP 3*25+3*4變頻電纜 | 0.6/1KV | 40.0 | 3454 | 195 |
BPYJVP 3*35+3*6變頻電纜 | 0.6/1KV | 45.5 | 4180 | 237 |
BPYJVP 3*50+3*10變頻電纜 | 0.6/1KV | 50.4 | 5100 | 274 |
BPYJVP 3*70+3*10變頻電纜 | 0.6/1KV | 55.5 | 5432 | 310 |
BPYJVP 3*95+3*16變頻電纜 | 0.6/1KV | 60.6 | 7098 | 355 |
BPYJVP 3*120+3*25變頻電纜 | 0.6/1KV | 69.0 | 10221 | 416 |
BPYJVP 3*150+3*25變頻電纜 | 0.6/1KV | 12.5 | 232 | 26 |
BPYJVP 3*150+3*35變頻電纜 | 0.6/1KV | 14.0 | 330 | 34 |
BPYJVP 3*185+3*35變頻電纜 | 0.6/1KV | 15.4 | 422 | 45 |
BPYJVP 3*240+3*50變頻電纜 | 0.6/1KV | 19.6 | 621 | 53 |
