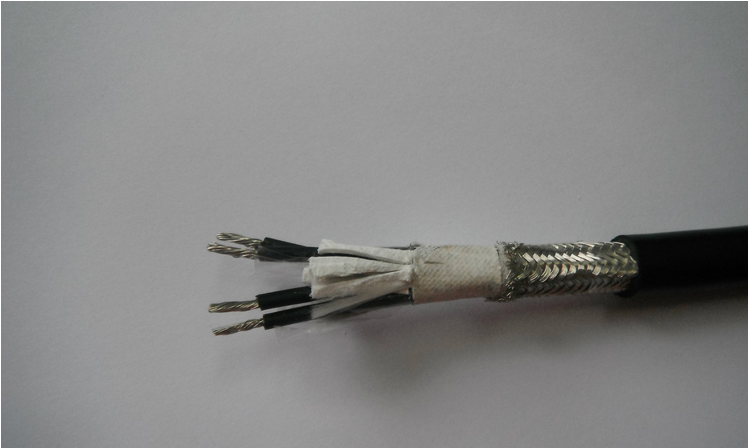

SC-H-FFP SC-H-FFRP屏蔽補償電纜
作者：wbdl 添加時間：2022-06-07 20:48:03
SC-H-FFP SC-H-FFRP屏蔽補償電纜
詳細參數
絕緣材料：氟塑料絕緣 顏色：正極為紅色 負極為綠色
導體材質：正極為銅Cu----負極為銅鎳0.6 熱電
屏蔽材料：對屏銅絲屏蔽、加總屏
鎧裝材料：鋼帶鎧裝
護套材料：氟塑料護套
絕緣電阻: 100MΩ.km
電壓試驗：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃標準中A、 B、 C類規定
熱電動勢及允差：精密級 646±30（±2.5℃）
導線溫度：0~100℃
熱電偶測量端溫度：1000 ℃
補償電纜型號說明
| SC-H-FFP | 氟塑料烯絕緣和護套銅絲編織總屏蔽普通級S分度熱電偶用補償電纜 |
| SC-H-FFRP | 氟塑料烯絕緣和護套銅絲編織總屏蔽普通級S分度熱電偶用補償軟電纜 |
| SC-H-FPFP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽普通級S分度熱電偶用補償電纜 |
| SC-H-FPFRP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽普通級S分度熱電偶用補償軟電纜 |
| SC-H-FVP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽普通級S分度熱電偶用補償電纜 |
| SC-H-FVRP | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽普通級S分度熱電偶用補償軟電纜 |
| SC-H-FPVP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽普通級S分度熱電偶用補償電纜 |
| SC-H-FPVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽普通級S分度熱電偶用補償軟電纜 |
| SC-H-FGP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽普通級S分度熱電偶用補償電纜 |
| SC-H-FGRP | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽普通級S分度熱電偶用補償軟電纜 |
| SC-H-FPGP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽普通級S分度熱電偶用補償電纜 |
| SC-H-FPGRP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽普通級S分度熱電偶用補償軟電纜 |
| SC-G-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽普通級S分度熱電偶用補償電纜 |
| SC-G-YJVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽普通級S分度熱電偶用補償軟電纜 |
| SC-G-YJPVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽普通級S分度熱電偶用補償電纜 |
| SC-G-YJPVRP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽普通級S分度熱電偶用補償軟電纜 |
| SC-G-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| SC-G-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| SC-G-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| SC-G-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
| SC-H-FF | 氟塑料絕緣對絞氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FV105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
| SC-H-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
補償電纜規格參數
| 導線規格 | A類導體 | R類導體 | 20℃時往復電阻≤Ω/m |
| 2×0.5 mm2 | 1/0.80 | 7/0.30 | 2.2 |
| 2×1.0 mm2 | 1/1.13 | 7/0.43 | 1.1 |
| 2×1.5 mm2 | 1/1.37 | 7/0.52 | 0.73 |
| 2×2.5 mm2 | 1/1.76 | 19/0.41 | 0.44 |
| 電纜規格 | |||
| 1×2×0.5 | 7×2×2.5 | 2×2×1.0 | 5×2×1.0 |
| 1×2×1.0 | 8×2×0.5 | 2×2×1.5 | 5×2×1.5 |
| 1×2×1.5 | 8×2×1.0 | 2×2×2.5 | 10×2×1.5 |
| 1×2×2.5 | 8×2×1.5 | 3×2×0.5 | 10×2×2.5 |
| 5×2×2.5 | 8×2×2.5 | 3×2×1.0 | 12×2×0.5 |
| 6×2×0.5 | 9×2×0.5 | 3×2×1.5 | 12×2×1.0 |
| 6×2×1.0 | 9×2×1.0 | 3×2×2.5 | 12×2×1.5 |
| 6×2×1.5 | 9×2×1.5 | 4×2×0.5 | 12×2×2.5 |
| 6×2×2.5 | 9×2×2.5 | 4×2×1.0 | 14×2×0.5 |
| 7×2×0.5 | 10×2×0.5 | 4×2×1.5 | 14×2×1.0 |
| 7×2×1.0 | 10×2×1.0 | 4×2×2.5 | 14×2×1.5 |
| 7×2×1.5 | 2×2×0.5 | 5×2×0.5 | 14×2×2.5 |
| 16×2×1.5 | 19×2×0.5 | 19×2×1.5 | 16×2×0.5 |
| 16×2×2.5 | 19×2×1.0 | 19×2×2.5 | 16×2×1.0 |
