闡述屏蔽電纜的屏蔽密度是什么？
什么是屏蔽電纜以及屏蔽密度
屏蔽電纜的主要作用是在有電磁干擾環境下系統的傳輸性能，這里的抗干擾性應包括兩個方面。 即抵御外來電磁干擾的能力以及系統本身向外輻射電磁干擾的能力。理論上講，在線纜和連接件外表包上一層金屬材料屏蔽層?？梢杂行У貫V除不必要的電磁波。
什么是屏蔽層

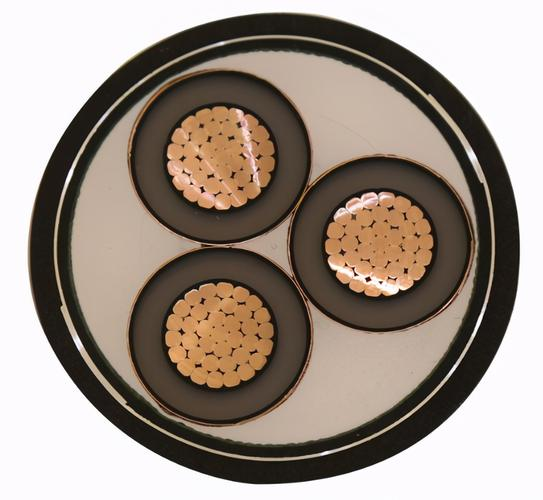

編織層就是采用編織機將材料捻成金屬絲以一定規律相互交織并覆蓋在電線電纜表面上形成緊密的保護層，也稱為屏蔽層（電纜的典型結構見圖1所示）。編織層的主要作用是防電磁干擾、消除電線表面電位及安全保護。
屏蔽層密度是什么
而屏蔽密度則直接影響了屏蔽層的抗干擾能力，通常用編織密度（覆蓋率）及編織角度來評估編織工藝是否滿足質量要求。編織密度為被編織線覆蓋的表面與整個被編織的電線表面之比。一般電纜銅線編織屏蔽要求覆蓋密度大于90%，其編織線直徑應大于0.1mm，對于所有帶屏蔽層的特殊電纜，組屏蔽引流線的直線應大于0.4mm總屏蔽排水線的直徑應大于0.6毫米，無鎧裝電纜的允許彎曲半徑不應小于電纜外徑的6倍，鎧裝電纜的允許彎曲半徑不應小于電纜外徑的12倍。所有控制電纜都應有屏蔽措施。
怎么分辨屏蔽密度的優劣
編織密度為被編織線覆蓋的表面與整個被編織的電線表面之比，當兩者的比值為1時，編織層無縫隙；當兩者的比值＜1時，編織層將出現編織縫隙，比值越小，縫隙的寬度越大。電線縱軸方向和編織線之間的夾角稱為編織角，編織的角度也與編織密度的縫隙息息相關。
屏蔽電纜的國標標準
根據GB/T12706.2—2008和GB/T12706.3—2008第7部分規定，電纜的所有絕緣芯線都要有金屬屏蔽，可以涂在單根絕緣芯線上，也可以涂在多根絕緣芯線上。
屏蔽電線電纜的用途
適用于交流額定電壓450/750V及0.6/1KV的各種交直流的要求防干擾的各種電器，儀表、電信、計算機網絡控制系統，電力設備及自動化裝置的線路連接。
