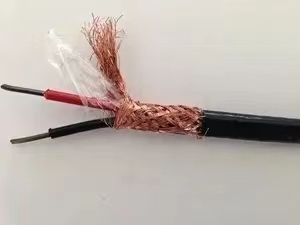

KX-FFRP 1*2*1.5 補償導線
- 電 話：15956084188
- 傳 真：
- 郵 箱：229877070@qq.com
Description
“KX-FFRP 1*2*1.5 補償導線”是一種用于熱電偶信號傳輸?shù)难a(bǔ)償電纜，以下是其關鍵信息的解析：
---
### **1. 型號分解**
- **KX**：表示補償導線匹配的熱電偶類型。通常：
- “K”代表K型熱電偶（鎳鉻-鎳硅）。
- “X”可能表示延伸型補償導線（材質與熱電偶相同），但需結合具體標準或廠家定義。
- **FFRP**：描述電纜結構和屏蔽類型：
- **F**：氟塑料（如聚四氟乙烯PTFE）絕緣層。
- **F**：氟塑料護套。
- **RP**：屏蔽類型（可能為銅絲編織屏蔽+護套）。
- **1*2*1.5**：表示電纜規格：
- **1**：1對線（即2根線芯組成1對）。
- **2**：每對線含2根獨立導體。
- **1.5**：每根導體的截面積為1.5 mm2。
---
### **2. 補償導線的作用**
- 用于連接熱電偶與測量儀表，補償環境溫度變化引起的誤差。
- 需確保導線分度號（如KX）與熱電偶匹配，否則會導致信號偏差。
---
### **3. 關鍵參數**
- **溫度范圍**：氟塑料（F）絕緣通常耐溫-60℃~+260℃。
- **屏蔽性能**：銅絲編織屏蔽（RP）可抗電磁干擾，適用于工業復雜環境。
- **導體材質**：補償型導線通常為合金絲（如銅/銅鎳），延伸型則為與熱電偶相同的材料。
---
### **4. 應用場景**
- 工業自動化、電力、冶金等領域的溫度測量系統。
- 適用于高溫、腐蝕性環境或需要抗干擾的場合。
---
### **5. 注意事項**
- **極性標識**：補償導線需嚴格區分正負極（通常標有色環或顏色），接反會導致測量誤差。
- **接地要求**：屏蔽層應單端接地，避免形成環路干擾。
- **長度限制**：過長可能增加電阻，影響信號精度，需根據儀表輸入阻抗計算允許長度。
