電伴熱帶有哪些系統組成？

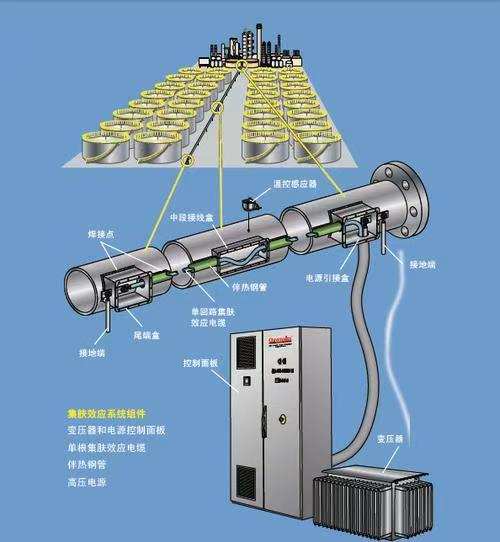

電伴熱帶完整系統組成
電伴熱系統不是只有伴熱帶，是成套的自控溫伴熱保溫系統，所有部件缺一不可，分為核心發熱+控制+輔助配套+保溫防護四大類，按功能完整性梳理，適配工業管道/罐體/儀表伴熱的全部場景：
一、發熱元件
是系統的熱源，所有工況的部件

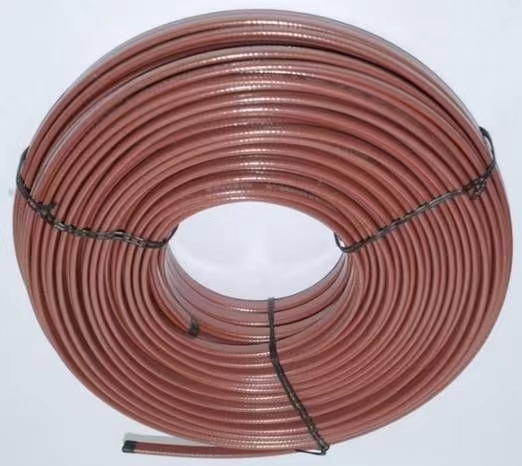

1. 電伴熱帶主體：自控溫（自限溫）電伴熱帶、恒功率電伴熱帶、MI礦物絕緣加熱電纜、串聯式電伴熱帶，根據介質防凍/伴熱/維溫需求選型；
2. 伴熱帶配件（本體配套）：冷線端（引線）、外護套、屏蔽層、接地線，集成在伴熱帶成品上。
二、電氣控制與溫控系統
決定系統啟停、溫度精準度、過載/漏電保護，分控制單元+傳感單元+保護單元，缺一不可，也是***容易被忽略的核心：
① 溫控傳感元件
- 溫度傳感器：熱電偶（K型居多）、PT100鉑熱電阻，粘貼在伴熱管道/罐體表面，采集介質/管壁實際溫度，反饋給溫控器；
- 表面測溫探頭：簡易工況用的貼片式測溫端子，適配*********管道/儀表伴熱。
② 溫度控制元件
- 溫度控制器（溫控儀）：核心，分?jǐn)?shù)顯智能型、機械旋鈕型，設定伴熱的啟/停溫度（如防凍5℃啟動、20℃停止），接收傳感器信號，自動通斷電源；工業優先用帶超溫報警、故障反饋的數顯款；

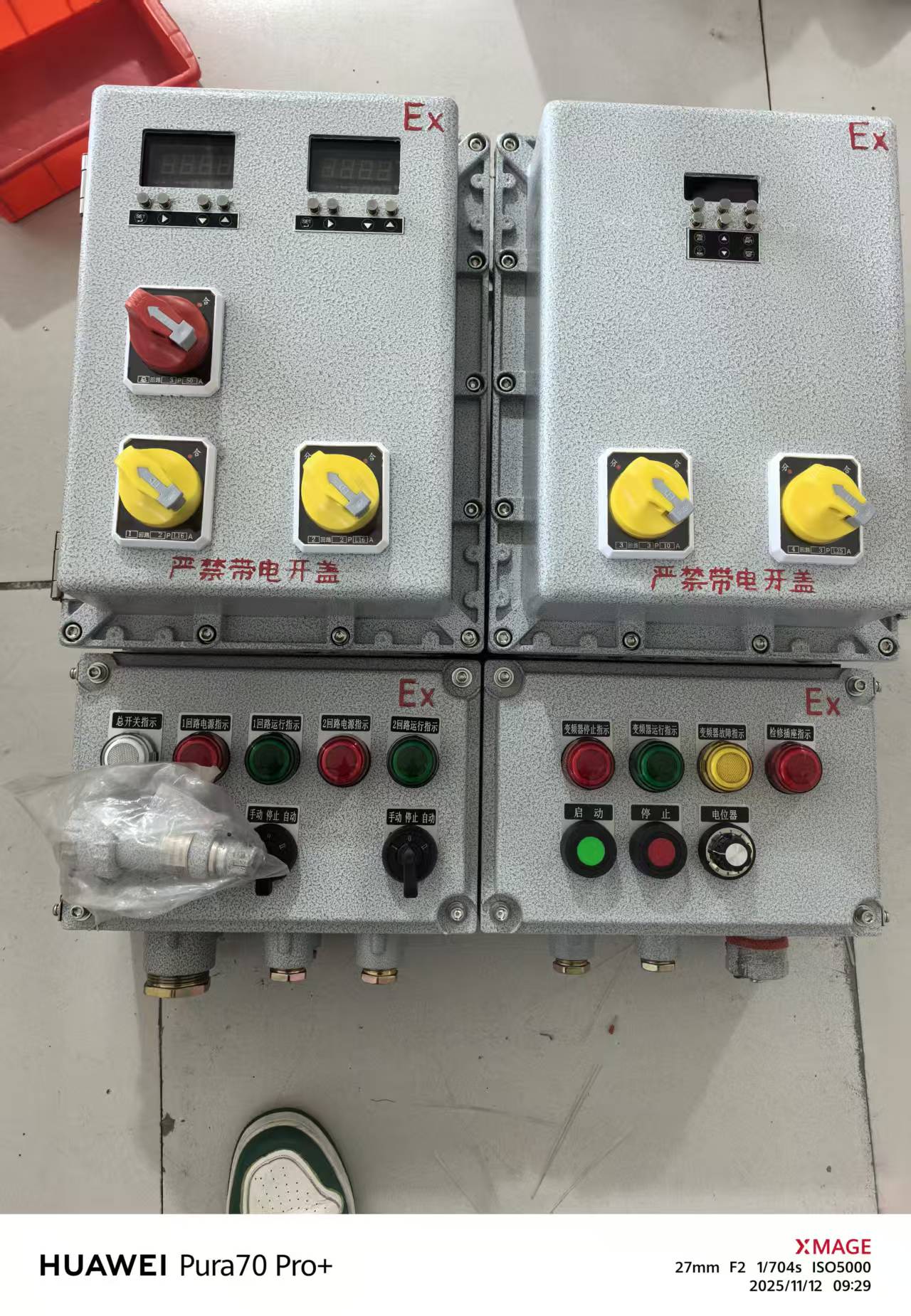

- 溫控箱/配電柜：集成溫控器、斷路器、接觸器、指示燈的成套柜體，適配多回路伴熱、防爆工況、集中控制，分普通型/防爆型，是工業大系統的標配。
③ 電氣保護元件
所有保護元件的作用：防止短路、漏電、過載、超溫?zé)龘p伴熱帶，杜絕火災隱患，國標強制要求配置
1. 電源斷路器（空氣開關）：總回路/分回路總閘，過載/短路瞬時跳閘；
2. 漏電保護器（漏保）：工業伴熱標配30mA漏電跳閘款，檢測接地漏電，人身+設備雙重保護；
3. 過載保護器（熱繼電器）：防止伴熱帶長期過載發熱，適配恒功率伴熱帶/長距離伴熱回路；
4. 熔斷器：簡易小回路的短路保護，替代斷路器；
5. 超溫保護器：預埋在伴熱帶內部的限溫熔斷絲，伴熱帶自身超溫時直接切斷發熱芯，不可逆保護。
三、電伴熱專用連接配件
所有配件起到伴熱帶之間拼接、伴熱帶接電源、終端密封的作用，須***用同品牌配套的專用件，嚴禁普通膠布纏繞，尤其是防爆/潮濕/腐蝕工況，連接不良是系統故障的原因
① 電源連接類
- 電源接線盒（電源接線器）：伴熱帶首端接電源線的專用盒，分普通型/防爆型，內置壓線端子+密封膠，防止進水短路；
- 防爆電源接線盒：易燃易爆工況（化工、油氣、制藥）必配，Ex d IIB T4/T6防爆等級。
② 伴熱帶拼接類
- 中間接線盒（中間連接器）：伴熱帶長度不夠時，兩段伴熱帶之間對接的專用盒，分普通/防爆，適配同規格伴熱帶的延長；
- T型三通接線盒：一根主線分支出多根伴熱帶時用，適配多管道分支伴熱。
③ 終端密封類
- 終端接線盒（終端封頭/尾端密封套）：伴熱帶末端的密封件，核心作用是防水、防氧化、防漏電，伴熱帶須***做終端密封，不封口會導致芯體進水燒毀，分普通/防爆款，所有伴熱帶末端必裝。
④ 其他專用連接輔件
- 鋁箔膠帶：將伴熱帶緊密粘貼在管道/罐體表面，增大熱傳導面積，減少熱量流失，必用；
- 壓敏膠帶/玻璃纖維膠帶：固定伴熱帶和鋁箔膠帶，耐溫≥150℃，替代普通膠布；
- 金屬扎帶：高溫工況（≥100℃）用金屬扎帶固定伴熱帶，替代塑料扎帶（會熔化）。
四、保溫防護系統
電伴熱不做保溫 = 白裝，熱量會90%散失，達不到伴熱效果，同時外護層防止伴熱帶被腐蝕、機械損傷，分為保溫層+外護層，二者配套使用，均為必配：
① 保溫隔熱層
作用：減少伴熱帶的熱量向外界散失，保證熱量全部用于管道/罐體的介質伴熱，直接決定伴熱能耗和效果
- 常用材質：聚氨酯發泡管殼、巖棉管殼、玻璃棉板/管、硅酸鋁保溫棉；
- 選型原則：低溫防凍選聚氨酯（保溫效果***好），高溫伴熱（≥100℃）選巖棉/硅酸鋁，厚度按管徑/環境溫度計算，北方嚴寒地區加厚。
② 外護保護層
作用：保護保溫層和伴熱帶，防止雨水、潮濕、紫外線、機械碰撞、腐蝕、鼠咬，同時起到美觀、固定保溫層的作用
- 常用材質：彩鋼板、鋁皮、PVC外護套管、玻璃鋼外殼、不銹鋼薄板；
- 選型原則：室外露天必用鋁皮/彩鋼板，潮濕腐蝕工況用PVC/玻璃鋼，埋地伴熱用鋼帶鎧裝外護套+防腐層。
