什么是精密級補償導線？
作者：wbdl 添加時間：2026-03-11 08:49:37
一、什么是精密級補償導線
用于熱電偶測溫系統，在規定溫度區間內，熱電特性與對應熱電偶高度一致，用于補償冷端溫度誤差、傳輸毫伏級信號；精密級（S/A級） 是***高精度等級。
二、核心精度（S級）
- K/N/E/J/T型：±1.5℃（0~100℃）
- S/R/B型（貴金屬）：±2.5℃
- 普通級對應：±2.5℃ / ±5.0℃
三、型號規則
1. 分度號
- KX/KC：K型（鎳鉻-鎳硅）
- EX：E型（鎳鉻-銅鎳）
- JX：J型（鐵-銅鎳）
- TX：T型（銅-銅鎳）
- SC/RC：S/R型（鉑銠-鉑）
2. 精度標記
- 精密級：S 或 A（如KXS、EXA）
- 普通級：B 或省略（如KX、EX）
3. 結構代號（常見）
- F：氟塑料絕緣/護套（耐溫、耐腐）
- P：銅絲編織屏蔽（抗干擾）
- V：聚氯乙烯（PVC）
- R：軟線（多股）
- G：一般用；H：耐熱用
4. 典型型號示例
- KXS-FF：K型、精密級、氟塑絕緣+護套
- KXS-FFP：K型、精密級、氟塑+總屏蔽
- ZR-KXS-GsVVRP：阻燃、K型、精密級、PVC、軟線、屏蔽

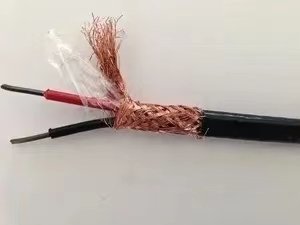

四、結構（四層）
1. 合金導體：與熱電偶電極熱電特性匹配（延伸型同材質，補償型模擬）
2. 絕緣層：氟塑料/PVC，耐溫、耐壓
3. 屏蔽層：銅絲編織/鋁塑復合帶，抗電磁干擾
4. 外護套：氟塑料/PVC，機械保護、耐環境
