補償導線的定義
作者：wbdl 添加時間：2026-03-16 09:26:40

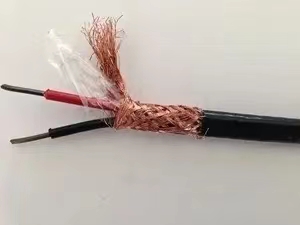

補償導線：是一種在一定溫度范圍內，具有與所配用熱電偶熱電特性相近的專用導線，用來將熱電偶的冷端延伸到控制室等溫度恒定的地方，以消除冷端溫度變化帶來的測量誤差，屬于熱電偶測溫系統的配套專用線纜。
要點
1. 本質
不是普通電線，是熱電特性匹配型導線，由兩種不同合金材料組成，有正負極之分。
2. 關鍵作用
- 延伸熱電偶冷端，遠離高溫被測端
- 保證冷端溫度穩定，實現準確溫度補償
- 不額外引入明顯熱電誤差
3. 重要特性
- 有使用溫度范圍（一般常溫區，如 -20～100℃、-40～200℃）
- 須***與熱電偶型號匹配（K型配K型補償導線、S型配S型等）
- 分精密級（SC/KC等） 和普通級（RC），精度不同
4. 常見標識
- K型熱電偶：KC、KX
- S型熱電偶：SC、SX
- J型熱電偶：JC、JX
字母中帶 X 為延伸型，材料與熱電偶電極相同；不帶X為補償型，用廉價合金替代。
5. 使用場景
工業測溫、窯爐、熱處理、化工、電廠等熱電偶信號遠距離傳輸。
