電機引接線有哪些規格？
電機引接線常用規格按型號、電壓、截面、溫度分級，遵循JB/T 6213標準，多為單芯鍍錫銅軟結構。
一、常用型號與基礎參數
- JV（PVC絕緣）：70℃；500V；截面0.12～50mm2。
- JF（丁腈/PVC復合）：70℃；500V；截面0.12～50mm2。
- JXN/JXF（橡皮絕緣+護套）：70℃；電壓500V/1000V/3000V/6000V；截面0.5～240mm2。
- JE（乙丙橡皮）：90℃；電壓500V～6000V；截面0.2～240mm2。
- JG（硅橡膠）：180℃（F/H級電機）；500V/1000V；截面0.5～120mm2。
二、導體截面規格（mm2）
- 小截面：0.12、0.2、0.3、0.5、0.75、1.0、1.5、2.5。
- 中截面：4、6、10、16、25、35、50。
- 大截面：70、95、120、150、185、240。
三、電壓等級
- 低壓：500V、1000V（1kV）、1140V。
- 中壓：3000V（3kV）、6000V（6kV）。

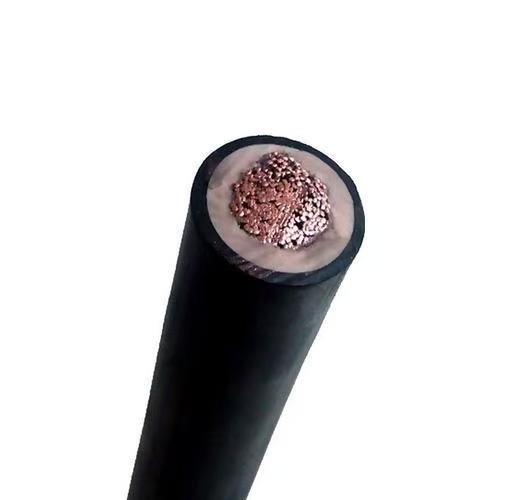

四、導體結構
- 材質：多股絞合鍍錫銅，柔軟易彎折。
- 結構示例（JG型）：- 0.75mm2：24/0.2mm
- 1.5mm2：30/0.25mm
- 2.5mm2：49/0.25mm
五、絕緣與護套
- 絕緣：PVC、丁腈復合、橡皮、乙丙橡皮、硅橡膠。
- 護套：丁腈橡皮、氯丁橡皮，耐油耐磨。
六、溫度等級對照表
- 70℃（B級）：JV、JF、JXN、JXF。
- 90℃（F級）：JE。
- 180℃（H級）：JG。
